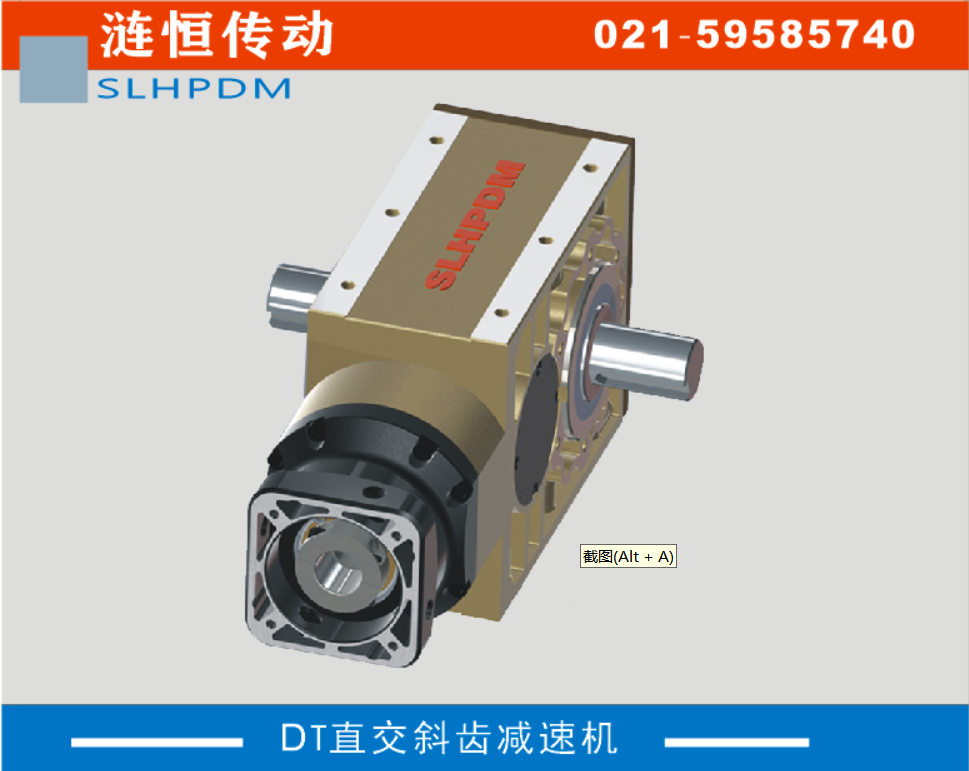

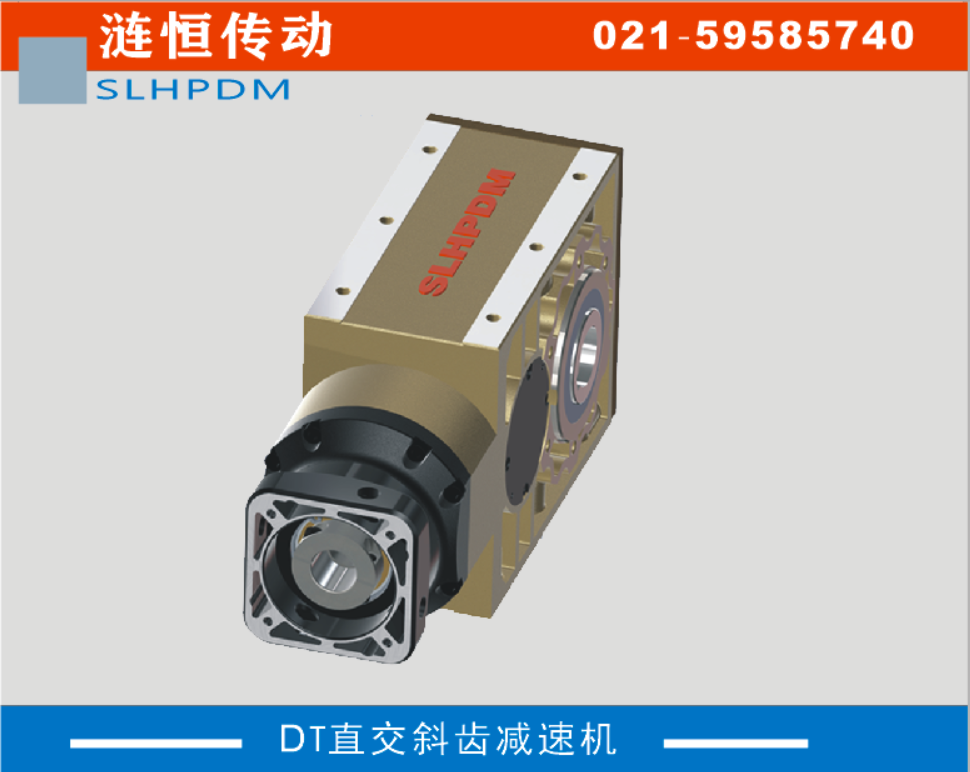

DT精密直角斜齿减速机
您所在位置：首页 - 产品中心 - 精密减速机 - Dt精密直角斜齿减速机中空旋转平台是一款革命性产品。用于多种旋转运动场合。可取代DD MOTOR与凸轮分割器。集高工作效率，高精度，高刚性，高性价比于一身。是旋转运动机构中革命性的产品。在两者之间取得平衡，重复定位精度≦5秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD马达。可大幅度降低成本，为您带来意想不到的效果。
中空结构
中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。
高重复定位精度
中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮精度等级达5级以下，加之灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，使得中空旋转平台的空回极小，重复定位精度在5弧秒以下。
高刚性
中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。
高旋转精度
伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。
马达任意配置
中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。
1，数控分度装置
2，机械手关节
3，机床第四加工轴
4，军工雷达
5，自动化生产线
直接式CR
电机轴与转盘中心轴同心为直接式旋转平台
侧接式SR
电机轴与转盘中心轴平行为侧接式旋转平台
旁轴式RR
电机轴与转盘中心轴垂直为旁轴式旋转平台
|
